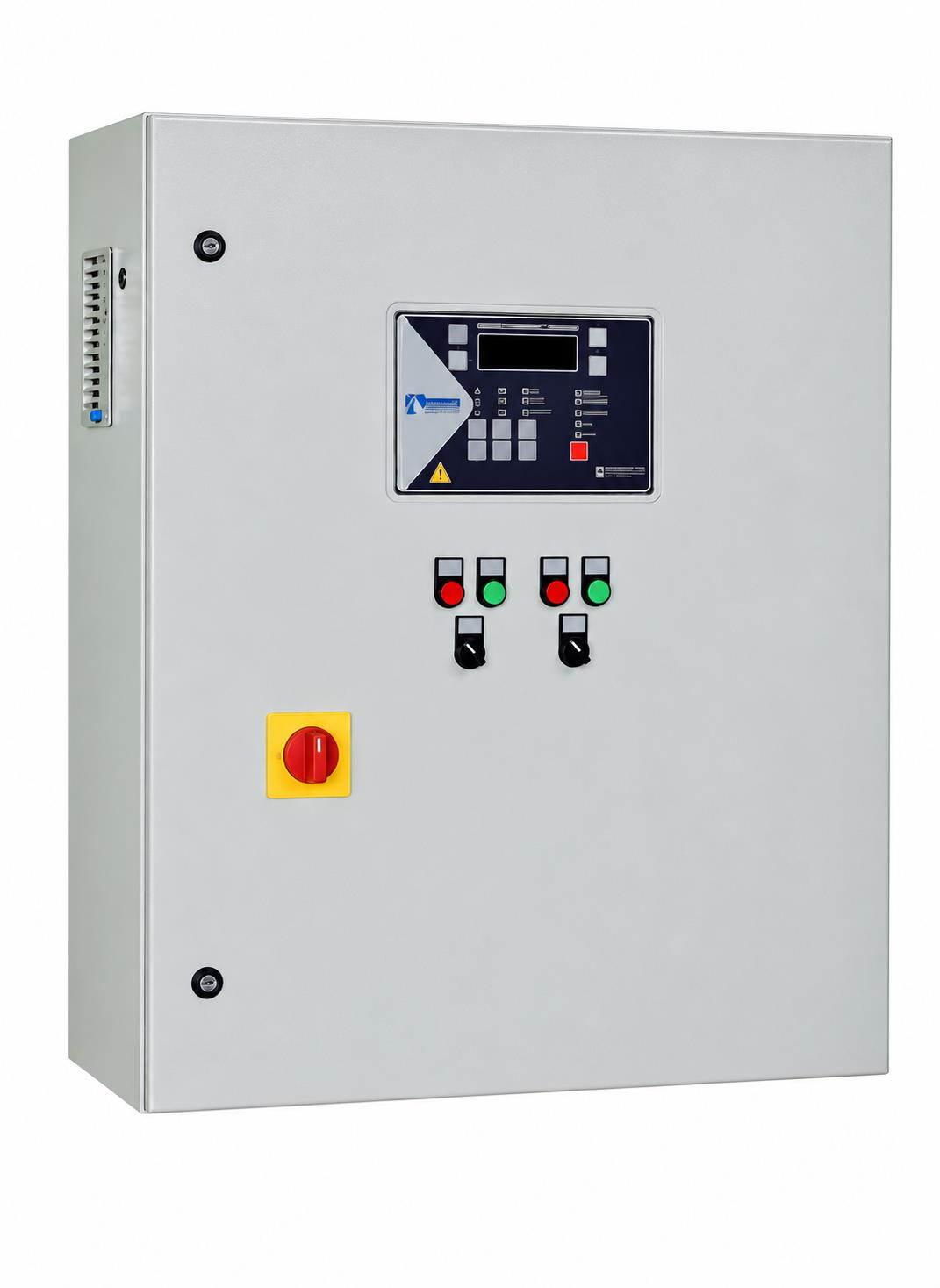

Kerim H-0122YU-V2 - 30 Hp - 380V Direkt-Yıldız/Üçgen - Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-0122YU-V2 30 HP 380V Direkt-Yıldız/Üçgen Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-0122YU-V2 Elektronik Pompa Kontrol Panosu, 30 HP (22 kW) gücündeki trifaze pompa motorlarının çalıştırılması, kontrol edilmesi ve korunması amacıyla geliştirilmiş, tek pompalı elektronik kontrol panosudur.

380V trifaze elektrik beslemesi ile çalışan Kerim H-0122YU-V2, direkt-yıldız/üçgen yol verme sistemi sayesinde yüksek güçlü pompa motorlarının kontrollü şekilde devreye alınmasına yardımcı olur. Uygun motorlarda yıldız-üçgen yol verme, ilk kalkış sırasında şebekeden çekilen akımı azaltarak elektrik tesisatı üzerindeki kalkış yükünü sınırlandırabilir.

Elektronik kontrol sistemi, LCD ekran, dahili ampermetre ve voltmetre, aşırı akım koruması, düşük akım koruması, faz kontrolü ve otomatik pompa tanıma gibi özelliklerle pompa sistemlerinin izlenmesini kolaylaştırır.

Kerim H-0122YU-V2 30 HP Pompa Kontrol Panosu; tekli hidrofor sistemleri, endüstriyel su temin tesisleri ve bağlantı şartları uygun atık su dalgıç pompa uygulamaları için değerlendirilebilir.

Kerim H-0122YU-V2 Teknik Özellikleri

Not: Sensör bağlantıları ve bazı kontrol fonksiyonları uygulamaya ve pano yapılandırmasına bağlıdır. Motor uyumluluğu ve bağlantı ayrıntıları üreticinin güncel teknik kılavuzundan kontrol edilmelidir.

Kerim H-0122YU-V2 Pompa Kontrol Panosunun Avantajları

• 30 HP Motor Kapasitesi: 22 kW gücündeki uygun trifaze pompa motorları için geliştirilmiştir.
• 380V Trifaze Besleme: Endüstriyel ve ticari tesislerdeki üç fazlı elektrik altyapısına uygundur.
• Tek Pompa Kontrolü: Bir adet pompa motorunun kontrolünü ve korunmasını sağlar.
• Yıldız-Üçgen Yol Verme: Uygun motorlarda ilk kalkış akımını azaltmaya yardımcı olur.
• LCD Ekran: Çalışma bilgileri, ayarlar ve hata durumlarının takip edilmesini kolaylaştırır.
• Elektronik Motor Koruması: Aşırı akım, düşük akım ve faz kaynaklı sorunlara karşı koruma sunar.
• Otomatik Pompa Tanıma: Motor çalışma akımı ayarlarının yapılmasını kolaylaştırır.
• Basınç ve Seviye Kontrolü: Hidrofor ve uygun atık su sistemlerinin otomatik çalışmasını destekler.
• Sesli ve Işıklı Alarm: Arıza durumlarının fark edilmesini kolaylaştırır.
• Otomasyon Bağlantısı: Arıza çıkışı üzerinden harici izleme sistemleriyle entegrasyona yardımcı olur.

Direkt ve Yıldız-Üçgen Yol Verme Sistemi

Direkt yol verme, motorun şebeke gerilimiyle doğrudan çalıştırılması yöntemidir. Bu yöntemde motor ilk kalkış sırasında normal çalışma akımından daha yüksek akım çekebilir.

Yıldız-üçgen yol verme yönteminde motor ilk olarak yıldız bağlantıda çalıştırılır. Motor hızlandıktan sonra üçgen bağlantıya geçirilir.

Bu yöntem, uygun motorlarda kalkış akımını azaltarak şebeke üzerindeki ani yüklenmeyi sınırlandırmaya yardımcı olur. Ancak kalkış momenti de azaldığı için her motor ve pompa uygulamasına uygun değildir.

Önemli: Yıldız-üçgen bağlantı için motorun altı sargı ucunun erişilebilir olması ve üçgen çalışma geriliminin şebeke gerilimiyle uyumlu olması gerekir. Motor etiket değerleri ve bağlantı şeması mutlaka kontrol edilmelidir.

30 HP Pompa Motorlarında Elektronik Koruma

22 kW gücündeki pompa motorlarında elektriksel koruma, sistem güvenliği ve motorun kullanım ömrü açısından büyük önem taşır.

Aşırı akım koruması, motorun normal çalışma akımının üzerine çıktığı durumlarda koruma sağlar. Düşük akım koruması ise motorun beklenen akım değerlerinin altında çalıştığı durumların tespit edilmesine yardımcı olur.

Faz hatası ve faz sırası koruması, trifaze motorların uygun elektriksel koşullarda çalışmasını destekler.

Motor koruma ayarları, pompa motorunun etiketindeki nominal akım değerlerine göre yapılmalıdır. Doğru ayarlar, gereksiz duruşların önlenmesine ve motorun korunmasına yardımcı olur.

LCD Ekran ve Otomatik Pompa Tanıma

Kerim H-0122YU-V2 modelinde bulunan 2x16 LCD ekran, pompa çalışma bilgilerini ve kontrol ayarlarını takip etmeyi kolaylaştırır.

Dahili ampermetre ve voltmetre sayesinde motorun akım ve gerilim değerleri kontrol edilebilir.

Otomatik pompa tanıma özelliği, motorun çalışma akımıyla ilgili ayarların yapılmasına yardımcı olur. Koruma parametreleri motorun gerçek etiket değerleri ve üretici talimatlarıyla uyumlu olmalıdır.

Hidrofor Sistemlerinde Kullanımı

Kerim H-0122YU-V2 30 HP Hidrofor Kontrol Panosu, uygun basınç şalteri bağlantısıyla tek pompalı hidrofor sistemlerinin otomatik çalıştırılmasında kullanılabilir.

Sistem basıncı ayarlanan alt seviyeye düştüğünde pompa devreye alınabilir. İstenen üst basınca ulaşıldığında ise pompa durdurulabilir.

Depo flatörü bağlantısıyla su deposunun seviyesinin kontrol edilmesi ve uygun koşullarda pompanın susuz çalışmasının önlenmesine yardımcı olunması mümkündür.

Atık Su ve Dalgıç Pompa Sistemlerinde Kullanımı

Kerim H01-V2YU serisinin üretici bağlantı şemasında atık su seviye flatörü ve taşma seviye flatörü için bağlantılar gösterilmektedir.

Bu sayede uygun pompa ve sensörlerle atık su tahliye sistemlerinde su seviyesine bağlı otomatik kontrol yapılabilir.

Atık su pompalarında bulunan termistör veya salmastra kaçağı sensörleri gibi koruma elemanlarının bağlantısı, pompa ve pano üreticilerinin teknik dokümanlarına uygun olarak değerlendirilmelidir.

Önemli: Atık su uygulamasında kullanılacak motorun yol verme yöntemine uygun olması ve pano bağlantılarının üretici şemasına göre yapılması gerekir.

Kerim H-0122YU-V2 Hangi Pompalara Uygundur?

Kerim H-0122YU-V2, 30 HP (22 kW) gücünde, uygun elektriksel özelliklere sahip trifaze pompa motorları için geliştirilmiştir.

Tek pompalı hidroforlar, endüstriyel santrifüj pompalar, su temin pompaları ve uygun dalgıç atık su pompalarında değerlendirilebilir.

Pano seçiminde yalnızca motor gücü değil; motorun nominal akımı, çalışma gerilimi, yıldız-üçgen bağlantı uygunluğu ve tesisat koşulları da kontrol edilmelidir.

Kerim H-0122YU-V2 Kullanım Alanları

• 30 HP tek pompalı hidrofor sistemleri
• Endüstriyel su temin tesisleri
• Ticari bina ve işletme hidroforları
• Yüksek güçlü santrifüj pompa uygulamaları
• Yıldız-üçgen bağlantıya uygun dalgıç pompalar
• Seviye kontrollü atık su tahliye sistemleri
• 22 kW trifaze motor kullanılan pompa tesisatları

Montaj ve Elektrik Bağlantısında Dikkat Edilmesi Gerekenler

Kerim H-0122YU-V2 pompa kontrol panosunun montajında motorun nominal akımı, gerilim etiketi, sargı bağlantıları, kablo kesitleri ve topraklama koşulları dikkate alınmalıdır.

Yıldız-üçgen yol verme uygulamalarında kontaktörlerin doğru bağlanması ve geçiş zamanlamasının motor özelliklerine göre ayarlanması önemlidir.

Elektrik bağlantıları yetkili elektrik uzmanları tarafından, Kerim'in güncel bağlantı şemasına uygun şekilde gerçekleştirilmelidir.

Kerim H-0122YU-V2 Garanti Bilgisi

Kerim H-0122YU-V2 30 HP Pompa Kontrol Panosu için satıcı ürün bilgilerinde 24 ay garanti belirtilmektedir. Kesin garanti koşulları, ürünle birlikte verilen güncel garanti belgesine tabidir.

Hatalı elektrik bağlantısı, uygunsuz motor seçimi ve üretici talimatlarına aykırı kullanım garanti kapsamını etkileyebilir.
