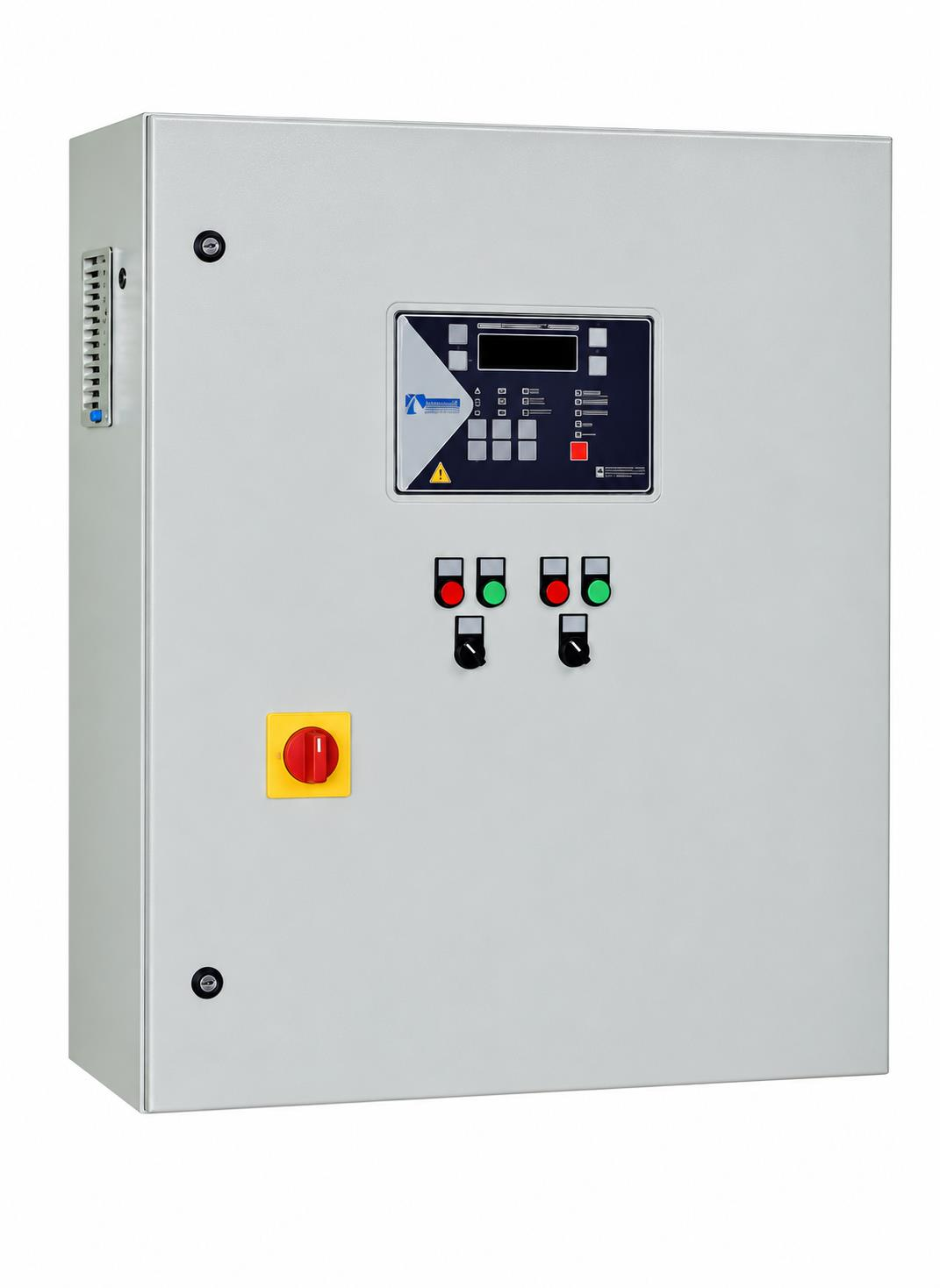

Kerim H-01185YU-V2 - 25 Hp - 380V Direkt-Yıldız/Üçgen - Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-01185YU-V2 25 HP 380V Direkt-Yıldız/Üçgen Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-01185YU-V2 Elektronik Pompa Kontrol Panosu, 25 HP (18,5 kW) gücündeki uygun trifaze pompa motorlarının çalıştırılması, kontrol edilmesi ve elektriksel olarak korunması amacıyla kullanılan tek pompalı kontrol panosudur. 380V trifaze elektrik beslemesi ile çalışan bu model, yüksek güçlü hidrofor sistemleri ve uygun su tahliye uygulamaları için geliştirilmiştir.

Direkt-yıldız/üçgen yol verme uygulamalarına yönelik H01-V2YU serisi, motorun elektriksel özelliklerine uygun şekilde çalıştırılmasına yardımcı olur. Yıldız-üçgen yol verme yöntemi, uygun motorlarda ilk kalkış sırasında şebekeden çekilen akımın azaltılmasını sağlar.

Kerim elektronik kontrol teknolojisi; motor akımının ve geriliminin izlenmesi, elektriksel koruma, basınç ve seviye kontrolü gibi işlevlerle pompa sistemlerinin kontrollü şekilde işletilmesini destekler.

Kerim H-01185YU-V2 25 HP pompa kontrol panosu, tek pompalı hidroforlar, santrifüj pompalar, su temin sistemleri ve motor bağlantısı uygun olan dalgıç pompa uygulamalarında değerlendirilebilir.

Kerim H-01185YU-V2 Teknik Özellikleri

* İşaretli özellikler Kerim pompa kontrol panosu ürün ailesinde belirtilen işlevlerdir. H-01185YU-V2 modeline ait kesin donanım ve bağlantı seçenekleri üreticinin güncel kullanım kılavuzuyla doğrulanmalıdır.

Kerim H-01185YU-V2 Kontrol Panosunun Avantajları

• 25 HP Motor Kapasitesi: 18,5 kW gücündeki uygun trifaze pompa motorlarının kontrolünü sağlar.
• 380V Trifaze Besleme: Üç fazlı elektrik altyapısına sahip tesislerde kullanılabilir.
• Tek Pompa Kontrolü: Bir adet pompa motorunun tek pano üzerinden yönetilmesine imkân tanır.
• Yıldız-Üçgen Yol Verme: Uygun motorlarda kalkış akımının azaltılmasına yardımcı olur.
• Elektronik Motor Koruması: Uygun koruma ayarlarıyla elektriksel arızalara karşı motor güvenliğini destekler.
• Dijital Kontrol: Motorun çalışma koşullarının izlenmesini ve kontrol edilmesini kolaylaştırır.
• Basınç ve Seviye Yönetimi: Desteklenen bağlantılarla hidrofor ve seviye kontrollü pompa uygulamalarında kullanılabilir.
• Endüstriyel Kullanım: Yüksek güçlü su temin ve basınçlandırma sistemleri için değerlendirilebilir.

Direkt ve Yıldız-Üçgen Yol Verme Nedir?

Direkt yol verme, motorun şebeke gerilimine doğrudan bağlanarak çalıştırılması yöntemidir. Bu yöntemde ilk kalkış sırasında yüksek akım çekilebilir.

Yıldız-üçgen yol verme yönteminde ise motor ilk olarak yıldız bağlantıda çalıştırılır. Motor belirli bir hıza ulaştığında üçgen bağlantıya geçirilerek normal çalışma düzenine geçilir.

Bu yöntem, uygun motorlarda ilk kalkış akımını azaltmaya yardımcı olur. Bununla birlikte kalkış momenti de azaldığından yıldız-üçgen yol verme her motor ve pompa sistemi için uygun değildir.

Önemli: 380-400V şebeke sınıfında yıldız-üçgen yol verme için motorun üçgen çalışma geriliminin şebekeye uygun olması ve altı sargı ucunun erişilebilir olması gerekir. Örneğin uygun 400/690V (Δ/Y) motorlar bu uygulama için değerlendirilebilir.

Kerim H-01185YU-V2 Hangi Pompalara Uygundur?

Kerim H-01185YU-V2 25 HP kontrol panosu, 18,5 kW gücünde ve uygun elektriksel özelliklere sahip trifaze pompa motorlarının kontrolü için kullanılır.

Tekli hidrofor sistemleri, endüstriyel santrifüj pompalar, su temin pompaları ve bağlantı yapısı uygun olan dalgıç pompa uygulamalarında değerlendirilebilir.

Pano seçimi yalnızca motorun HP değerine göre yapılmamalıdır. Motorun nominal akımı, kalkış akımı, gerilim etiketi, bağlantı uçları ve çalışma koşulları kontrol edilmelidir.

Hidrofor Sistemlerinde Kullanımı

Hidrofor sistemlerinde pompanın su basıncına bağlı olarak otomatik çalıştırılması ve durdurulması gerekir.

Kerim H-01185YU-V2, üreticinin desteklediği basınç kontrol bağlantıları kullanılarak tek pompalı hidrofor sistemlerinde değerlendirilebilir.

Yüksek güçlü hidrofor uygulamalarında motorun uygun yol verme yöntemiyle çalıştırılması ve elektriksel olarak korunması, sistemin güvenilirliği açısından önemlidir.

Atık Su ve Dalgıç Pompa Sistemlerinde Kullanımı

Kerim elektronik pompa kontrol panoları, temiz su ve atık su uygulamalarına yönelik kontrol çözümleri sunmaktadır.

H-01185YU-V2 modelinin atık su pompasında kullanılması için motorun yıldız-üçgen bağlantıya uygunluğu, seviye kontrol bağlantıları ve gerekli koruma sensörleri kontrol edilmelidir.

Atık su pompalarında termistör, salmastra kaçağı sensörü, flatör ve taşma alarmı gibi bağlantı ihtiyaçları bulunabilir. Bu özelliklerin ilgili pano tarafından desteklenip desteklenmediği üreticinin güncel teknik dokümanından doğrulanmalıdır.

Elektronik Motor Koruma Özellikleri

25 HP gücündeki pompa motorlarında elektriksel koruma, işletme güvenliği ve motor ömrü açısından önem taşır.

Aşırı akım koruması, motorun normal çalışma değerlerinin üzerinde akım çektiği durumların algılanmasına yardımcı olur.

Düşük akım koruması, motorun normal çalışma akımının altına düştüğü koşulları izlemek için kullanılabilir. Uygun ayarlar ve seviye kontrol elemanlarıyla birlikte susuz çalışma riskinin azaltılmasına katkıda bulunabilir.

Faz hatası ve faz sırası kontrolü, trifaze motorun elektriksel açıdan uygun koşullarda çalışmasını destekler.

Kesin koruma fonksiyonları, akım ayar aralıkları ve çalışma parametreleri H01-V2YU serisinin güncel kullanım kılavuzuna göre belirlenmelidir.

25 HP Yıldız-Üçgen Pompa Panosu Montajı

Kerim H-01185YU-V2, uygun 380V trifaze elektrik altyapısına sahip 18,5 kW pompa motorlarında kullanılmalıdır.

Montaj öncesinde motorun etiket bilgileri, nominal akımı, sargı uçları, kablo kesitleri, topraklama bağlantıları ve koruma ekipmanları kontrol edilmelidir.

Yıldız-üçgen yol verme sistemlerinde kontaktör bağlantılarının ve geçiş zamanlamasının doğru yapılandırılması gerekir. Hatalı bağlantılar motor ve pano üzerinde ciddi hasara yol açabilir.

Elektrik bağlantıları yetkili elektrik uzmanları tarafından, üreticinin güncel bağlantı şemasına uygun olarak gerçekleştirilmelidir.

Kerim H-01185YU-V2 Kullanım Alanları

• 25 HP tek pompalı hidrofor sistemleri
• Endüstriyel su temin tesisleri
• Ticari bina ve işletme hidroforları
• Uygun santrifüj pompa sistemleri
• Yıldız-üçgen bağlantıya uygun dalgıç pompalar
• Üretici onaylı atık su ve drenaj sistemleri
• 18,5 kW trifaze motor kullanılan pompa tesisatları

Kerim H-01185YU-V2 Garanti Bilgisi

Kerim H-01185YU-V2 25 HP 380V Pompa Kontrol Panosu, ürünle birlikte verilen güncel garanti belgesinde belirtilen süre ve koşullar kapsamında garantiye tabidir.

Garanti koşulları; doğru montaj, uygun motor seçimi ve üretici kullanım talimatlarına uygun işletme esas alınarak değerlendirilir. Yanlış elektrik bağlantısı, uygunsuz gerilim ve yetkisiz müdahaleler garanti kapsamını etkileyebilir.

Neden Dalgıç Pompa Sepeti?

Dalgıç Pompa Sepeti olarak 35 yıllık sektör tecrübemizle müşterilerimize doğru ürün seçimi, teknik ihtiyaçlara uygun çözümler ve hızlı sevkiyat anlayışıyla hizmet sunuyoruz.

Pompa kontrol panosu seçiminde motor gücü, nominal akım, yol verme yöntemi ve çalışma koşulları büyük önem taşır. İhtiyacınıza uygun Kerim elektronik pompa kontrol panosu modellerini mağazamızda inceleyebilir, ürün seçimi konusunda teknik destek alabilirsiniz.

Kerim H-01185YU-V2 25 HP 380V Tekli Pompa Kontrol Panosu ve diğer Kerim hidrofor kontrol panosu modellerini Dalgıç Pompa Sepeti üzerinden inceleyebilirsiniz.
