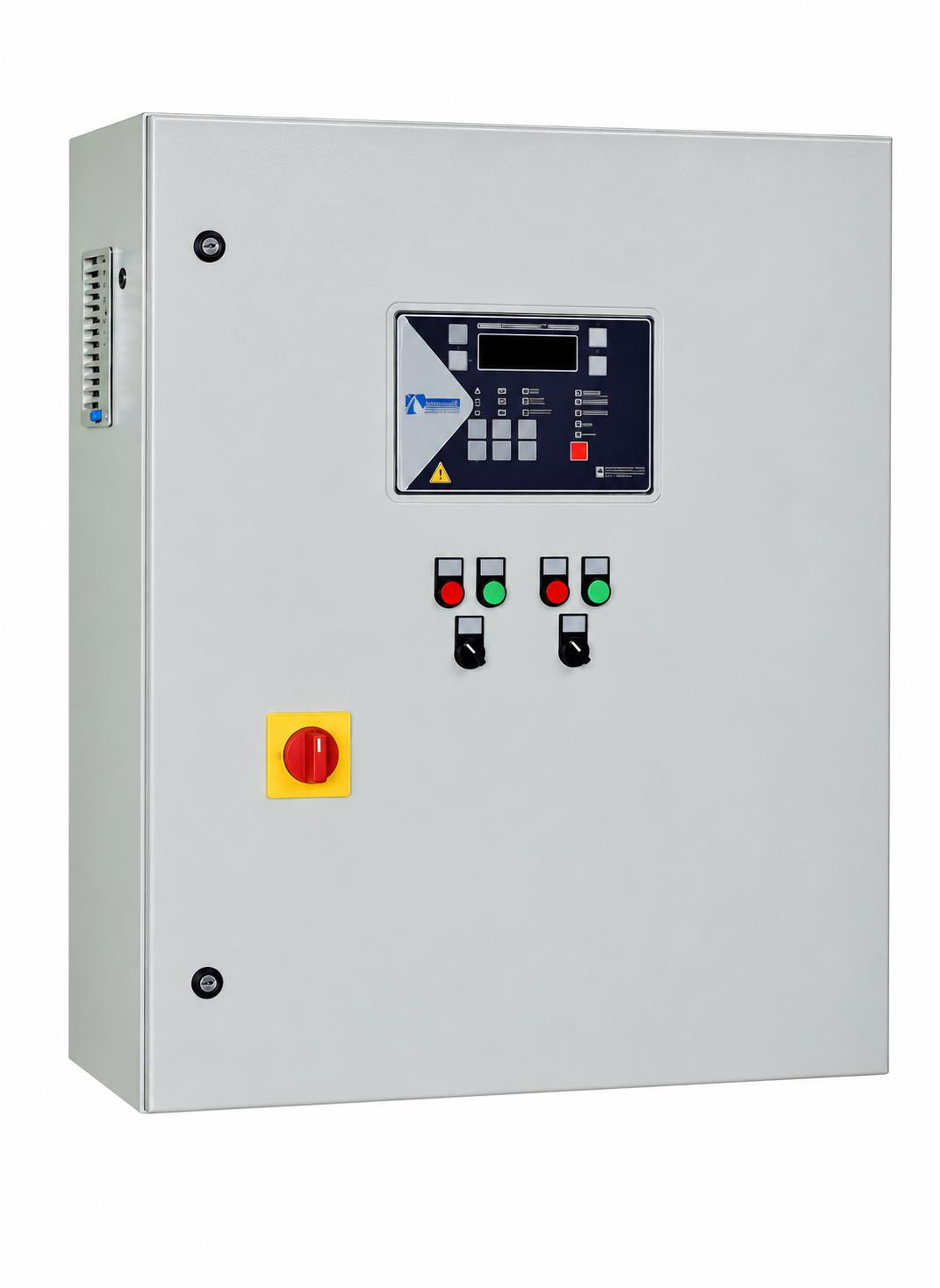

Kerim H-0115YU-V2 - 20 Hp - 380V Direkt-Yıldız/Üçgen - Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-0115YU-V2 20 HP 380V Direkt-Yıldız/Üçgen Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-0115YU-V2 Elektronik Pompa Kontrol Panosu, 20 HP (15 kW) gücündeki uygun trifaze pompa motorlarının çalıştırılması, kontrol edilmesi ve elektriksel açıdan korunması amacıyla geliştirilmiş tek pompalı kontrol panosudur. 380V trifaze elektrik beslemesi ile çalışan bu model, yüksek güçlü hidrofor ve uygun atık su pompa sistemlerinde kullanılabilir.

Direkt ve yıldız-üçgen yol verme uygulamalarına yönelik tasarlanan Kerim H-0115YU-V2, motorun elektriksel özelliklerine uygun bağlantı ile güvenilir bir çalışma düzeni oluşturulmasına yardımcı olur. Yıldız-üçgen yol verme yöntemi, uygun motorlarda ilk kalkış sırasında şebekeden çekilen akımın azaltılmasını sağlar.

Elektronik kontrol yapısı, motor çalışma değerlerinin izlenmesine, koruma ayarlarının yapılmasına ve pompanın uygun basınç veya seviye kontrol elemanlarıyla otomatik çalıştırılmasına imkân tanır.

Kerim H-0115YU-V2 20 HP pompa kontrol panosu; tek pompalı hidrofor sistemleri, endüstriyel su temin uygulamaları, ticari tesisler ve uygun dalgıç pompa sistemleri için tercih edilebilecek bir kontrol çözümüdür.

Kerim H-0115YU-V2 Teknik Özellikleri

Kerim H-0115YU-V2 Kontrol Panosunun Avantajları

• 20 HP Motor Kapasitesi: 15 kW gücündeki uygun trifaze pompa motorlarının kontrolü için tasarlanmıştır.
• 380V Trifaze Besleme: Üç fazlı elektrik altyapısına sahip tesislerde kullanılabilir.
• Tek Pompa Kontrolü: Bir adet motorun tek pano üzerinden yönetilmesini sağlar.
• Yıldız-Üçgen Yol Verme: Uygun motorlarda ilk kalkış akımını azaltmaya yardımcı olur.
• Elektronik Motor Koruması: Aşırı akım, düşük akım ve faz kaynaklı sorunlara karşı koruma sunar.
• LCD Ekran: Pompanın çalışma ve ayar bilgilerinin izlenmesini kolaylaştırır.
• Dahili Ölçüm: Akım ve gerilim değerlerinin takip edilmesini destekler.
• Otomatik Pompa Tanıma: Motorun çalışma akımı ayarlarının yapılmasına yardımcı olur.
• Otomatik Kontrol: Uygun basınç şalteri ve seviye elemanlarıyla çalışabilir.
• Alarm Takibi: Oluşan arızaların incelenmesine yardımcı olur.

Direkt ve Yıldız-Üçgen Yol Verme Nedir?

Direkt yol verme, pompa motorunun şebeke gerilimiyle doğrudan çalıştırılması yöntemidir. Basit bir çalışma prensibine sahip olmakla birlikte ilk kalkış sırasında yüksek akım oluşabilir.

Yıldız-üçgen yol verme yönteminde ise uygun motor ilk kalkış sırasında yıldız bağlantıda çalıştırılır. Motor hızlandıktan sonra üçgen bağlantıya geçirilerek normal çalışma düzenine ulaşılır.

Bu yöntem ilk kalkış akımını azaltmaya yardımcı olur. Ancak kalkış momenti de azaldığından, yıldız-üçgen yol verme her motor ve pompa uygulamasına uygun değildir.

Önemli: 380-400V şebeke sınıfında yıldız-üçgen yol verme için motorun gerilim etiketi ve altı sargı ucunun bağlantıya uygun olması gerekir. Motorun üçgen çalışma gerilimi şebekeyle uyumlu olmalıdır.

Kerim H-0115YU-V2 Hangi Pompalara Uygundur?

Kerim H-0115YU-V2 20 HP pompa kontrol panosu, 15 kW gücünde ve uygun elektriksel özelliklere sahip trifaze pompa motorlarının kontrolü için kullanılabilir.

Tekli hidrofor sistemleri, endüstriyel santrifüj pompalar, su temin pompaları ve üreticinin desteklediği dalgıç pompa uygulamalarında değerlendirilebilir.

Pano seçiminde motorun nominal akımı, kalkış yöntemi, bağlantı tipi ve kullanım koşulları dikkate alınmalıdır. Aynı güç değerindeki motorların nominal akımları farklı olabileceğinden yalnızca HP değerine göre seçim yapılmamalıdır.

Hidrofor Sistemlerinde Kullanımı

Hidrofor sistemlerinde su basıncının kontrol edilmesi için pompanın ihtiyaç halinde devreye alınması ve uygun basınca ulaşıldığında durdurulması gerekir.

Kerim H-0115YU-V2, uygun basınç şalteri bağlantısıyla tek pompalı hidrofor sistemlerinin otomatik çalıştırılmasında kullanılabilir.

Elektronik motor koruma özellikleri sayesinde pompanın çalışma koşulları izlenebilir ve anormal elektriksel durumlarda koruma sağlanabilir.

Atık Su ve Dalgıç Pompa Sistemlerinde Kullanımı

Kerim H-01 kontrol panosu ailesi, uygun hidrofor ve atık su dalgıç pompa uygulamaları için kontrol seçenekleri sunar.

Atık su tahliye sistemlerinde pompanın su seviyesine göre otomatik çalıştırılması için uygun flatör bağlantıları kullanılabilir. Taşma seviyesi, alarm ve motor koruma ihtiyaçları uygulamaya göre değerlendirilmelidir.

H-0115YU-V2 modelinin belirli bir atık su pompasına uygunluğu, motorun yıldız-üçgen bağlantıya elverişliliği ve üreticinin güncel bağlantı şeması üzerinden kontrol edilmelidir.

Elektronik Motor Koruma Özellikleri

20 HP gücündeki pompa motorlarında elektriksel koruma, işletme güvenilirliği açısından önemlidir.

Aşırı akım koruması, motorun normal çalışma değerlerinin üzerinde akım çektiği durumların algılanmasına yardımcı olur.

Düşük akım koruması, pompanın normal çalışma akımının altına düştüğü durumların tespit edilmesini sağlar. Uygun ayar ve seviye kontrol elemanlarıyla birlikte susuz çalışma riskinin azaltılmasına katkıda bulunabilir.

Faz hatası ve faz sırası koruması, trifaze motorların elektriksel açıdan uygun koşullarda çalışmasını destekler.

Koruma ayarları, motorun etiket değerlerine ve üretici talimatlarına uygun şekilde yapılmalıdır.

Otomatik Pompa Tanıma ve Alarm Takibi

Kerim H-01 V2YU serisinin elektronik kontrol yapısı, motor çalışma değerlerinin tanımlanmasını kolaylaştıran pompa tanıma özellikleri sunar.

Kontrol menüsünden motorun çalışma akımına ilişkin ayarlar yapılabilir. Alarm geçmişi özelliği ise oluşan arızaların incelenmesine yardımcı olur.

Doğru ayarların yapılması, motorun korunması ve sistemin güvenilir şekilde işletilmesi açısından önemlidir.

Kerim H-0115YU-V2 Montaj ve Elektrik Bağlantısı

Kerim H-0115YU-V2, 380V trifaze elektrik beslemesiyle çalışan uygun 15 kW pompa motorları için kullanılmalıdır.

Montaj öncesinde motorun etiket bilgileri, nominal akımı, sargı uçları, kablo kesitleri, faz sırası, topraklama ve koruma ekipmanları kontrol edilmelidir.

Yıldız-üçgen yol verme sistemlerinde kontaktör bağlantıları ve geçiş zamanlaması motorun çalışma koşullarına uygun olmalıdır. Hatalı bağlantılar motor ve pano üzerinde ciddi hasara neden olabilir.

Elektrik bağlantıları yetkili elektrik uzmanları tarafından, üreticinin güncel bağlantı şemasına uygun şekilde yapılmalıdır.

Kerim H-0115YU-V2 Kullanım Alanları

• 20 HP tek pompalı hidrofor sistemleri
• Endüstriyel su temin tesisleri
• Ticari bina ve işletme hidroforları
• Uygun santrifüj pompa sistemleri
• Yıldız-üçgen bağlantıya uygun dalgıç pompalar
• Üretici onaylı atık su ve drenaj sistemleri
• 15 kW trifaze motor kullanılan pompa tesisatları

Kerim H-0115YU-V2 Garanti Bilgisi

Kerim H-0115YU-V2 20 HP 380V Pompa Kontrol Panosu, 2 yıl (24 ay) garanti bilgisiyle sunulmaktadır. Kesin garanti süresi ve kapsamı, ürünle birlikte verilen güncel garanti belgesine tabidir.

Üretim ve malzeme kaynaklı arızalar geçerli garanti şartları kapsamında değerlendirilir. Hatalı montaj, yanlış elektrik bağlantısı, uygunsuz motor seçimi, yetkisiz müdahale ve kullanım talimatlarına aykırı işlemler garanti kapsamını etkileyebilir.
