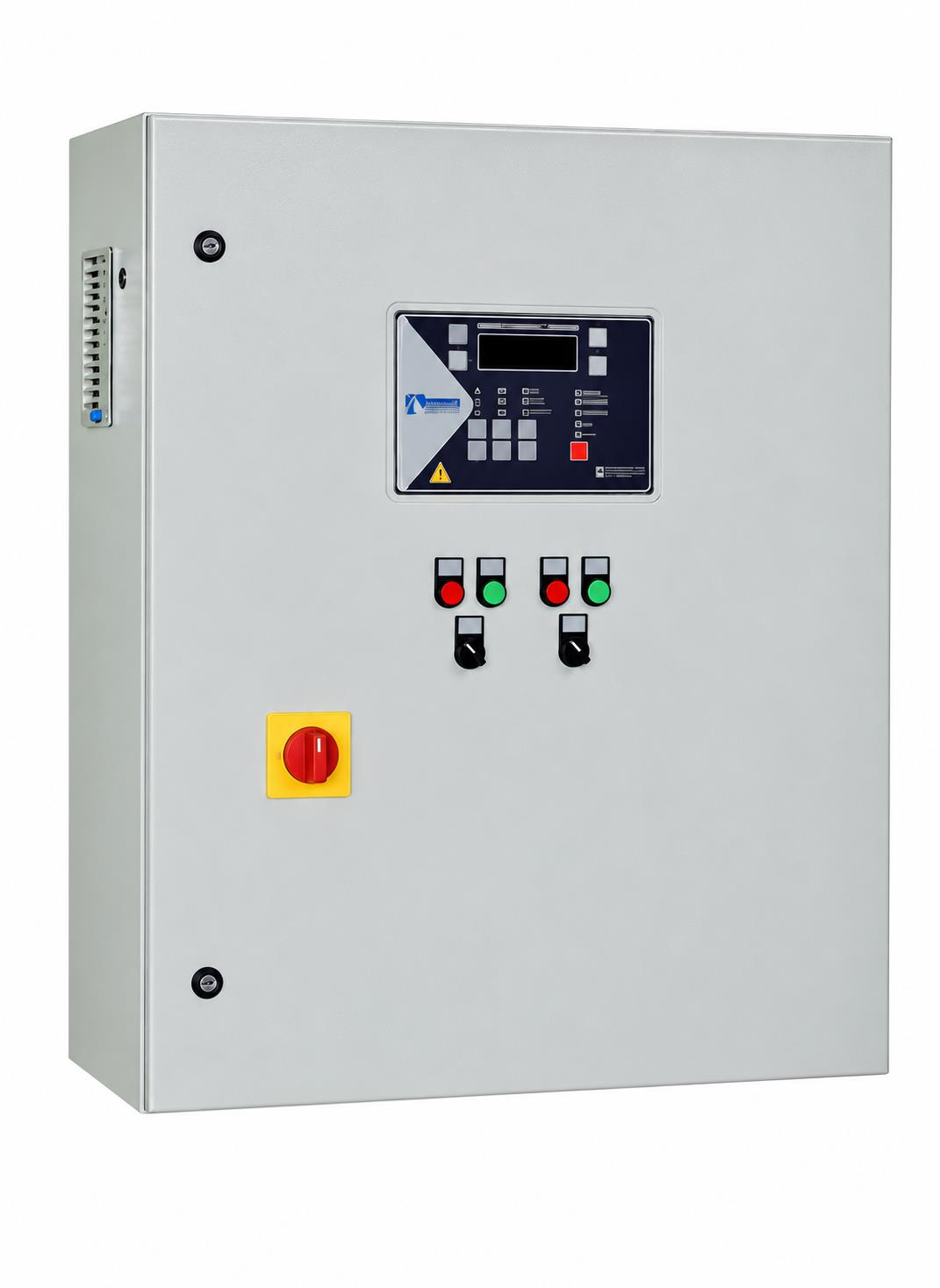

Kerim H-0111YU-V2 - 15 Hp - 380V Direkt-Yıldız/Üçgen - Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-0111YU-V2 15 HP 380V Direkt-Yıldız/Üçgen Tekli Hidrofor ve Atık Su Pompa Kontrol Panosu

Kerim H-0111YU-V2 Elektronik Pompa Kontrol Panosu, 15 HP (11 kW) gücündeki uygun trifaze pompa motorlarının kontrolü ve korunması amacıyla kullanılan tek pompalı kontrol panosudur. 380V trifaze elektrik beslemesi ile çalışan bu model, hidrofor ve uygun atık su pompa sistemlerinde kontrollü motor çalıştırma imkânı sunar.

Direkt ve yıldız-üçgen yol verme seçenekleri ile öne çıkan Kerim H-0111YU-V2, motorun elektriksel özelliklerine ve üretici bağlantı talimatlarına uygun şekilde yapılandırılmalıdır. Yıldız-üçgen yol verme, uygun motorlarda ilk kalkış sırasında şebekeden çekilen akımın azaltılmasına yardımcı olur.

Elektronik pompa kontrol sistemi sayesinde motorun çalışma koşullarının izlenmesi, uygun koruma fonksiyonlarıyla arızalara karşı korunması ve pompanın otomatik olarak yönetilmesi hedeflenir.

Kerim H-0111YU-V2 15 HP pompa kontrol panosu, tek pompalı hidrofor sistemleri, su temin tesisleri ve üreticinin desteklediği atık su tahliye uygulamaları için değerlendirilebilir.

Kerim H-0111YU-V2 Teknik Özellikleri

Kerim H-0111YU-V2 Pompa Kontrol Panosu Avantajları

• 15 HP Motor Kontrolü: 11 kW gücündeki uygun trifaze pompa motorları için tasarlanmıştır.
• 380V Trifaze Besleme: Üç fazlı elektrik altyapısına sahip pompa sistemlerinde kullanılabilir.
• Tek Pompalı Kontrol: Bir adet pompa motorunun tek pano üzerinden yönetilmesini sağlar.
• Yıldız-Üçgen Yol Verme: Uygun motorlarda kalkış akımının azaltılmasına yardımcı olur.
• Elektronik Kontrol: Pompanın çalışma koşullarının izlenmesini ve yönetilmesini kolaylaştırır.
• Otomatik Çalışma: Uygun basınç veya seviye kontrol elemanlarıyla pompanın otomatik çalıştırılması desteklenebilir.
• Motor Koruması: Uygun koruma ayarlarıyla elektriksel arızalara karşı motor güvenliğini destekler.
• Geniş Kullanım Alanı: Hidrofor, su temini ve uygun drenaj uygulamalarında değerlendirilebilir.

Direkt ve Yıldız-Üçgen Yol Verme Nedir?

Direkt yol verme, uygun pompa motorunun şebeke gerilimiyle doğrudan çalıştırılması yöntemidir. Bu yöntemde motorun kalkış akımı, normal çalışma akımından belirgin ölçüde yüksek olabilir.

Yıldız-üçgen yol verme yönteminde ise motor ilk kalkış sırasında yıldız bağlantıda çalıştırılır. Motor hızlandıktan sonra üçgen bağlantıya geçirilir.

Bu yöntem, uygun motorlarda ilk kalkış akımının düşürülmesine yardımcı olur. Bununla birlikte kalkış momenti de azaldığından yıldız-üçgen yol verme her pompa ve motor kombinasyonu için uygun değildir.

Önemli: 380V şebekede yıldız-üçgen yol verme için motorun etiketinde uygun çalışma gerilimleri bulunmalı ve motor sargı uçları bağlantıya elverişli olmalıdır. Örneğin 400/690V (Δ/Y) etiketli uygun motorlar, 400V sınıfındaki şebekelerde yıldız-üçgen yol vermeye elverişli olabilir. Motor etiketi ve üretici bağlantı şeması mutlaka kontrol edilmelidir.

Kerim H-0111YU-V2 Hangi Pompalara Uygundur?

Kerim H-0111YU-V2 15 HP kontrol panosu, 11 kW gücünde ve uygun elektriksel özelliklere sahip trifaze pompa motorlarının kontrolü için kullanılabilir.

Tekli hidrofor sistemleri, santrifüj pompalar, su temin pompaları ve uygun dalgıç pompa uygulamalarında değerlendirilebilir.

Pompanın nominal akımı, motor bağlantı tipi, kalkış koşulları ve kontrol ihtiyaçları ürün seçimi öncesinde kontrol edilmelidir.

Kerim H-0111YU-V2 Hidrofor Sistemlerinde Kullanımı

Hidrofor sistemlerinde pompanın basınç ihtiyacına göre çalıştırılması gerekir. Uygun basınç şalteri ve kontrol bağlantıları kullanılarak pompanın sistem basıncına bağlı olarak devreye alınması veya durdurulması sağlanabilir.

15 HP gücündeki pompa motorlarının kullanıldığı su basınçlandırma sistemlerinde, motorun güvenli şekilde çalıştırılması ve korunması önemlidir.

Kerim H-0111YU-V2, doğru motor ve pano eşleştirmesi yapıldığında tek pompalı hidrofor sistemlerinin kontrol ihtiyacını karşılamaya yardımcı olur.

Atık Su ve Dalgıç Pompa Sistemlerinde Kullanımı

Kerim pompa kontrol panoları, temiz su ve atık su yönetiminde farklı uygulamalara yönelik çözümler sunar.

H-0111YU-V2 modelinin atık su uygulamalarında kullanılması için pompa motorunun elektriksel özellikleri, flatör bağlantıları, seviye kontrol ihtiyaçları ve pano çalışma senaryosu değerlendirilmelidir.

Özellikle dalgıç atık su pompalarında termik sensör, salmastra kaçağı sensörü ve yüksek seviye alarmı gibi bağlantı ihtiyaçları bulunabilir. Bu özelliklerin pano tarafından desteklenip desteklenmediği güncel üretici bağlantı şemasından kontrol edilmelidir.

Motor Koruma ve Elektriksel Güvenlik

Pompa motorlarının aşırı akım, düşük akım, faz hatası ve uygunsuz çalışma koşullarından korunması, sistemin güvenilirliği açısından önemlidir.

Kerim elektronik pompa kontrol panoları, motorların çalışma durumunun takip edilmesine ve uygun koruma fonksiyonlarının kullanılmasına yönelik tasarlanmıştır.

H-0111YU-V2 modeline ait kesin koruma fonksiyonları ve ayar aralıkları üreticinin ilgili yıldız-üçgen kontrol panosu kullanım kılavuzuna göre değerlendirilmelidir.

Kerim H-0111YU-V2 Montaj ve Elektrik Bağlantısı

Kerim H-0111YU-V2, 380V trifaze elektrik beslemesine sahip uygun 15 HP pompa motorları için kullanılır.

Montaj öncesinde motorun etiket bilgileri, nominal akımı, bağlantı uçları, kablo kesitleri, topraklama, koruma ekipmanları ve şebeke koşulları kontrol edilmelidir.

Yıldız-üçgen bağlantıda kontaktörlerin ve zamanlama ayarlarının doğru yapılandırılması önemlidir. Hatalı bağlantılar motor ve pano üzerinde ciddi hasara neden olabilir.

Elektrik bağlantıları yetkili elektrik uzmanları tarafından, üreticinin güncel bağlantı şemasına uygun olarak yapılmalıdır.

Kerim H-0111YU-V2 Nerelerde Kullanılır?

• Tek pompalı hidrofor sistemleri
• Endüstriyel su temin tesisleri
• Ticari bina ve işletme hidroforları
• Uygun santrifüj pompa sistemleri
• Uygun dalgıç su pompaları
• Üretici onaylı atık su ve drenaj uygulamaları
• 15 HP trifaze motor kullanılan pompa tesisatları

Kerim H-0111YU-V2 Garanti Bilgisi

Kerim H-0111YU-V2 15 HP 380V Pompa Kontrol Panosu için 2 yıl (24 ay) garanti bilgisi esas alınmaktadır. Kesin garanti süresi ve kapsamı, ürünle birlikte verilen güncel garanti belgesine göre değerlendirilmelidir.

Üretim ve malzeme kaynaklı arızalar, geçerli garanti şartları kapsamında değerlendirilir. Hatalı montaj, yanlış elektrik bağlantısı, uygunsuz motor seçimi, yetkisiz müdahale ve kullanım talimatlarına aykırı işlemler garanti kapsamını etkileyebilir.
